LATIHAN DAN KUIS 9

LATIHAN

1.    Apa fungsi dari Sensor berat?

a)    untuk mendeteksi adanya magnet

b)    untuk mendeteksi adanya gas

c)    untuk mendeteksi ada nya berat/tekanan sebuah beban

d)    untuk mendeteksi adanya suara

JAWABAN: A

2.    Sensor apa yang digunakan oleh kelompok 1 untuk membuat aplikasi timbangan digital?

a.    Sensor Berat Loadcell

b.    Sensor Magnet

c.    Sensor Gas

d.    Sensor Suhu

JAWABAN: C

3.    Apa fungsi dari sensor MQ-2 dalam simulasi keamanan ruangan?

a.    Mendeteksi suara orang

b.    mendeteksi adanya magnet

c.    mendeteksi adanya asap

d.    mendeteksi adanya perubahan suhu

JAWABAN: C

4.    Apa fungsi dari sensor infrared dalam simulasi keamanan ruangan?

a.    Mendeteksi orang yang datang

b.    Mendeteksi perubahan suhu

c.    Mendeteksi banyaknya orang

d.    Mendeteksi adanya gas

JAWABAN: B

5.    Berapa tegangan yang dibutuhkan untuk membuat transistor dalam keadaan ON.....

a.    0,7 V

b.    0,001 V

c.    0,65 V

d.    0,4 V

JAWABAN: A

6.     Sensor yang berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun adalah.....

a.    Sensor cahaya

b.    Sensor suara

c.    Sensor tekanan

d.    Sensor suhu

JAWABAN: B

7.    Dibawah ini merupakan tujuan dari pembuatan simuasi monitoring suhu, kecuali ..

a.    Untuk mengetahui prinsip kerja rangkaian mentoring suhu menggunakan sensor suhu.

b.    Untuk mengetahui cara mensimulasikan rangkaian monitoring suhu menggunakan sensor suhu.

c.    Untuk mengetahui prinsip kerja pada rangkaian monitoring suhu menggunakan sensor suhu.

d.    Untuk membuat suhu ruangan sepanas api neraka

JAWABAN: D

8.    Secara prinsip sensor akan melakukan penginderaan pada saat perubahan suhu setiap suhu 1 ºC akan menunjukan tegangan sebesar ...

a.    10 mV

b.    100 V

c.    1 kV

d.    0,1 V

JAWABAN: A

9.    Pada  rangkaian ini, jika ada gas LPG maka akan terdeteksi oleh sensor ...

a.    Flex Sensor

b.    MQ-2

c.    Rain Sensor

d.    LDR

JAWABAN: B

10. Jika orang mendekat ke gas LPG yg bocor, maka sensor PIR akan berlogika 1 dan ...

a.    Buzzer akan mengeluarkan suara sebagai pertanda untuk menjauhi lokasi

b.    Buzzer akan diam saja

c.    LED akan hidup

d.    LED akan mati

JAWABAN: A

11. Capasitif Sensor bekerja pada rating temperatur sebesar ....

a.    0 - 50 ०C

b.    35 - 50 ०C

c.    100 - 200 ०C

d.    2 - 10 ०C

JAWABAN: A

12. Suatu alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendefinisian yang suatu kelembaban uap air yang terkandung dalam udara adalah ..

a.    Sensor Kelembapan

b.    Sensor Magnet

c.    Sensor Suhu

d.    Sensor PIR

JAWABAN: A

13. Usaha listrik suatu penerangan yang memerlukan arus sebesar 2 A dan tegangan 120 volt selama 6 jam adalah..

a.    0,44 Kwh

b.    1,44 Kwh

c.    2,44 Kwh

d.    14,4 Kwh

JAWABAN: B

14. Sebuah motor listrik 1 fasa tertulis Voltage : 220/380 Volt 50 Hz, 1450 rpm, Arus : 3,5/2,1 A dan Suhu Max : 80 ०K. Dari data uraian tersebut yang merupakan satuan pokok adalah ....

a.    volt dan rpm

b.    volt dan Kelvin

c.    ampere dan volt

d.    ampere dan kelvin

JAWABAN: D

15. Apa fungsi dari Rain Sensor ?

a.    mendeteksi adanya air pada papan sensor

b.    mendeteksi adanya gas

c.    mendeteksi adanya api

d.    mendeteksi adanya suara

JAWABAN: A

16. Berapa tegangan minimal yang masuk pada kaki base pada transistor agar transistor dapat menyala ?

a.    1 volt

b.    0.7/0,8 volt

c.    0,6 volt

d.    1 Ampere

JAWABAN: B

17. Apa yang terjadi jika flame sensor berlogika 1?

a.    Maka ada api yang terdeteksi

b.    Maka terdapat suara yang terdeteksi

c.    Arus Terbakar

d.    Ada air yang terdeteksi

JAWABAN: A

18. Salah satu sensor yang digunakan untuk rangkaian keamanan dapur pada kelompok 9 ini adalah..

a.    Sensor MQ-2

b.    Magnetic Sensor

c.    Pir Sensor

d.    Rain Sensor

JAWABAN: A

19. Salah satu cairan yang dapat menghantarkan listrik adalah..

a.    Air Hujan

b.    Air sulingan

c.    Susu

d.    Air limbah

JAWABAN: A

20. Ketika Sensor berlogika 1 maka ...

a.    Terdeteksi adanya air

b.    Terdeteksi adanya asap

c.    Terdeteksi adanya perubahan suhu

d.    Terdeteksi adanya suara

JAWABAN: A

KUIS

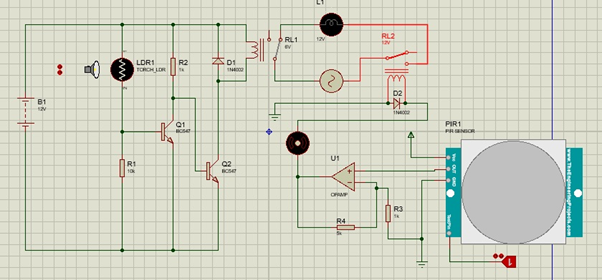

1.    Tujuan dioda diletakkan pada relay?

a.    Mempercantik rangkaian

b.    Agar menambah komponen pada rangkaian

c.    Mencegah terjadinya arus balik pada rangkaian yang bisa merusak gulungan relay

d.    Menaikkan tegangan

e.    Mempercepat arus yang melintasi relay

JAWABAN: C

2.    Bagaimana prinsip dari LDR

a.    Resistansi bertambah seiring berkurangnya cahaya

b.    Resistansi berkurang seiring bertambahnya cahaya

c.    Resistansi tetap seiring bertamnbahnya cahaya

d.    Resistansi bertambah seiring bertambahnya cahaya

e.    Resistansi tetap seiring berkurangnya cahaya

JAWABAN: D

3.    Tujuan resistor diletakkan seri pada LED?

a.    Memberi kesan estetik

b.    Memperbesar arus

c.    Menjauhkan Led dari roh jahat

d.    Mempercantik rangkaian

e.    Memperkecil arus

JAWABAN: E

4.    Mengapa motor dan led dipasang parallel?

a.    Karena beda nama

b.    Karena motor menggunakan tegangan yang besar

c.    Karena motor menggunakan arus yang besar

d.    Karena motor menggunakan tegangan yang kecil

e.    Karena motor menggunakan arus yang sama dengan led

JAWABAN: B

5.    Fungsi LED Blue pada rangkaian tersebut?

a.    Sebagai hiasan

b.    Sebagai Indikator

c.    Sebagai Sumber

d.    Sebagai penerangan

e.    Untuk menaikkan tegangan

JAWABAN: B

6.    Komponen apa yang harus diberi sebelum LED blue tersebut?

a.    Rheostat

b.    Transistor

c.    Battery

d.    Resistor

e.    Led red

JAWABAN: D

7.    Berapakah resistansi resistor untuk led red (Vl = 1,5)?

a.    510 ohm

b.    220 ohm

c.    520 ohm

d.    410 ohm

e.    200 ohm

JAWABAN: A

8.    Dari relay, arus akan dialirkan menuju?

a.    Emitter

b.    Vcc

c.    Kolektor

d.    Koruptor

e.    Tidak dialirkan

JAWABAN: C

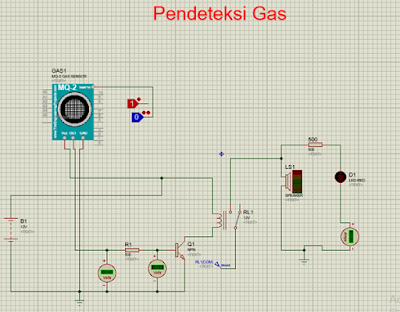

9.    Sensor mq-2 lebih sensitive mendeteksi gas apa?

a.    Gas Karbon Oksida

b.    Gas kentut

c.    Gas terus

d.    Gas Oksigen

e.    Gas Hindrogen

JAWABAN E

10. Berapakah minimal tegangan yang dibutuhkan sensor gas mq-2?

a.    5 volt

b.    2 volt

c.    12 volt

d.    9 volt

e.    Tanpa tegangan juga bisa

JAWABAN: A

11. Mengapa buzzer dan lamp dipasang parallel?

a.    Karena beda nama

b.    Karena buzzer menggunakan tegangan yang besar

c.    Karena buzzer menggunakan arus yang besar

d.    Karena buzzer menggunakan tegangan yang kecil

e.    Karena buzzer menggunakan arus yang sama dengan lamp

JAWABAN: B

12. Sensor infrared akan bekerja apabila?

a.    Suhu sensor di bawah 25 derajat

b.    Terjadi getaran

c.    Sinar infrared yang dipancarkan terhalang

d.    Disinari cahaya

e.    Kehendak Allah

JAWABAN: C

13. Mengapa loop sensor dan loop relay harus dipisah?

a.    Karena jika terjadi shock breaker pada loop sensor, komponen di loop relay tidak apa-apa

b.    Karena jika terjadi short-circuit current pada loop sensor, komponen di loop relay tidak apa-apa

c.    Karena sudah tertera di undang – undang negara

d.    Karena jika digabung, rangkaian tidak terlihat menarik

e.    Karena loop sensor dan loop relay ada permasalahan yang harus dipisahkan

JAWABAN B

14. Sound sensor akan bekerja apabila?

a.    Disinari cahaya

b.    Terjadi getaran

c.    Adanya sentuhan

d.    Suhu sensor di bawah 25 derajat

e.    Adanya suara

JAWABAN: E

15. NTC adalah?

a.    Sensor suhu

b.    Penurun tegangan

c.    Pembangkit tegangan

d.    Sensor tekanan

e.    Penetral tegangan

JAWABAN: A

16. OPAMP adalah?

a.    Penguat hati

b.    Pelemah operasional

c.    Pelemah hati

d.    Komponen yang tak guna

e.    Penguat operasional

JAWABAN: E

17. Relay akan bekerja apabila?

a.    Dibaca mantra

b.    Kumparan relay dialiri arus

c.    Suhu pada relay naik

d.    Suhu pada relay turun

e.    Kumparan relay bergetar

JAWABAN: B

18. Logic States digunakan untuk?

a.    Sebagai sumber arus

b.    Memberi kesan estetik pada rangkaian

c.    Mempercantik rangkaian

d.    Sebagai jimat pada sensor

e.    Mengaktifkan sensor

JAWABAN: E
