Sensor Kelembapan HIH-5030
Halaman 175
1. Tujuan [kembali]
a. Untuk memenuhi tugas mata kuliah Kimia
b. Untuk mengetahui tentang sensor kelembapan
c. Merangkai sensor kelembapan Hih-5030
2. Alat dan Bahan[kembali]
a. Alat
1) Sensor HIH-5030
2) Dc voltmeter
3) Supply 5v
4) Op amp
b. Bahan
1) Resistor
2) Ground
3) Led
3. Dasar Teori [kembali]
1) Sensor HIH-5030
Sensor kelembaban adalah suatu alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendefinisian yang suatu kelembaban uap air yang terkandung dalam udara. Jenis - jenis sensor kelembaban diantaranya Cspacitive Sensors, Electrical conductivity Sensors, Thermal Conductivity Sensors, Optical Hygrometer, dan Oscillating Hygrometer.
Spesifikasi teknis
· Suhu Operasi -40 ° C hingga 85 ° C [-40 ° F hingga 185 ° F]
· Histeresis ± 2% RH
· Output Sinyal Tegangan analog
· Waktu Respon 5 detik 1 / e dalam udara yang bergerak lambat
· Tegangan Suplai 3.3 Vdc typ.
· Akurasi (Best Fit Straight Line) ± 3.0% RH
· Tipe Paket Pasang permukaan
· Suplai Arus 500 µA
· Stabilitas pada 50% RH + 1,2% RH
2) Voltmeter
Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik. Susunannya paralel sesuai dengan lokasi komponen yang diukur. Ada tiga lempengan tembaga yang ada di dalamnya. Semua lempengan itu terpasang pada Bakelit yang sudah terangkai dalam sebuah tabung plastik maupun kaca. Lempengan luarnya dinamakan anode, sedangkan lempengan tengahnya dinamakan katode. Ukuran tabung yang dimaksud biasanya sekitar 15 x 10 cm (tinggi x diameter).
Fungsi:
Voltmeter merupakan alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik. Biasanya, ketika Anda akan menggunakan alat ini, Anda akan menemukan tulisan milivolt (mV), voltmeter (V), mikrovolt, dan juga kilovolt (kV). Alat ini memiliki batasan ukuran yaitu nilai maksimum tegangan yang bisa diukur oleh alat itu. Jika pengukuran melebihi batas yang ditentukan, otomatis alat itu akan rusak.
Voltmeter sering kali dihubungkan dengan amperemeter. Padahal, keduanya berbeda. Amperemeter berfungsi untuk mengukur ampere atau kuat arus listrik, dan voltmeter berfungsi untuk mengukur besar tegangan listrik atau volt.
Bagian-Bagian
· Terminal positif dan negatif.
· Batas ukur.
· Setup pengatur fungsi.
· Jarum penunjuk.
· Skala tinggi dan rendah.
Cara menggunakan Voltmeter
Cara penggunaan voltmeter dilakukan dentgan merangkainya secara paralel dengan rangkaian listrik yang akan diukur tegangannya.
Voltmeter dirangkai parallel
Tegangan listrik hasil pengukuran voltmeter dirumuskan:
Tegangan (V) = (Angka yang ditunjukkan jarum voltmeter / skala maksimum) x batas ukur
3) Op-Amp
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
4) Resistor

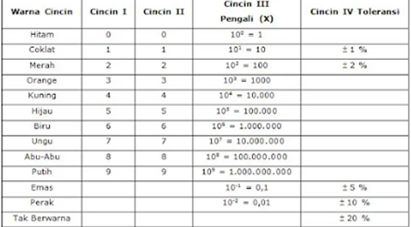

Resistor adalah komponen dasar elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena bisa berfungsi sebagai pengatur atau untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan resistor, arus listrik dapat didistribusikan sesuai dengan kebutuhan. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).
Spesifikasi lain yang perlu diperhatikan dalam memilih resistor pada suatu rancangan selain besar resistansi adalah besar watt-nya atau daya maksimum yang mampu ditahan oleh resistor. Karena resistor bekerja dengan di aliri arus listrik, maka akan terjadi disipasi daya berupa panas sebesar :
Rumus dari Rangkaian Seri Resistor adalah :
Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian Seri Resistor adalah :
1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
4. Rangkaian Simulasi [kembali]
5. Prinsip Kerja Rangkaian [kembali]
Saat sensor HIH-5030 mendeteksi kelembaban di sekitar maka logicstate akan berlogika 1, tegangan yang di keluarkan 0,02 volt per 1 RH, lalu tegangan akan mengalir melalui R1 dan akan dikuatkan oleh OP-AMP setelah dikuatkan tegangan akan masuk ke resistor R3 dan akan dikuatkan kembali oleh OP-AMP untuk membalikkan tegangan dari negativ (-) ke positiv (+) setelah itu tegangan akan masuk ke resistor R5 dan LED akan ON. Jika logicstate berlogika 0 maka tidak ada tegangan yang mengalir sehingga LED akan OFF.
6. Video [kembali]
7. Download File [kembali]
Datasheet: disini
Rangkaian: disini
Video Rangkaian: disini
HTML: disini
