ALARM KEBAKARAN MENGGUNAKAN FLAME SENSOR
1. Tujuan [kembali]
- Mempelajari rangkain alarm kebakaran
- Mempelajari simulasi alarm kebakaran
- Mempelajari prinsip alarm kebakaran
2. Alat dan Bahan[kembali]
A. Alat
- Flame Sensor
- Speaker
3. Dasar Teori [kembali]
- Flame Sensor
Flame sensor merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.
- NPN
Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.
Rumus dari Transitor adalah :
hFE = iC/iB
dimana, iC = perubahan arus kolektor
iB = perubahan arus basis
hFE = arus yang dicapai

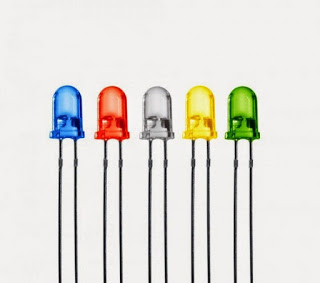

- LED
LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronik yang tidak asing lagi di kehidupan manusia saat ini. LED saat ini sudah banyak dipakai, seperti untuk penggunaan lampu permainan anak-anak, untuk rambu-rambu lalu lintas, lampu indikator peralatan elektronik hingga ke industri, untuk lampu emergency, untuk televisi, komputer, pengeras suara (speaker), hard disk eksternal, proyektor, LCD, dan berbagai perangkat elektronik lainnya sebagai indikator bahwa sistem sedang berada dalam proses kerja, dan biasanya berwarna merah atau kuning. LED ini banyak digunakan karena komsumsi daya yang dibutuhkan tidak terlalu besar dan beragam warna yang ada dapat memperjelas bentuk atau huruf yang akan ditampilkan. dan banyak lagi
Pada dasarnya LED itu merupakan komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mampu memencarkan cahaya. LED merupakan produk temuan lain setelah dioda. Strukturnya juga sama dengan dioda, tetapi belakangan ditemukan bahwa elektron yang menerjang sambungan P-N. Untuk mendapatkna emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.
Rumus mencari resistor pada LED:
R = (VS – VL) / I
Dimana :
R = Nilai Resistor yang diperlukan (dalam Ohm (Ω))
VS = Tegangan Input (dalam Volt (V))
VL = Tegangan LED (dalam Volt (V))
I = Arus Maju LED (dalam Ampere (A))

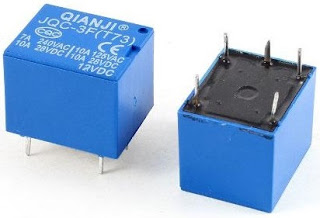

- Relay
Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.

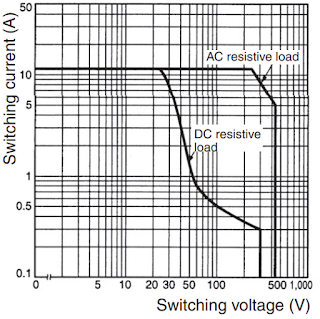

Kapasitas Pengalihan Maksimum:
- Speaker
Tujuan dari speaker adalah untuk menghasilkan keluaran audio yang dapat didengar oleh pendengarnya. Speaker adalah transduser yang digunakan untuk mengubah gelombang elektromagnetik menjadi gelombang suara. Ini menerima input audio dari komputer atau penerima audio. Input yang diumpankan ke speaker dalam bentuk analog atau digital. Speaker analog hanya memperkuat gelombang elektromagnetik menjadi gelombang suara sedangkan digital pertama-tama mengubah sinyal menjadi analog dan kemudian memperkuatnya.
Suara yang dihasilkan oleh speaker ditentukan oleh frekuensi dan amplitudo, di mana frekuensi menentukan seberapa tinggi atau rendah nada suara tersebut. Amplitudo atau kenyaringan speaker ditentukan oleh perubahan tekanan udara yang dibuat oleh gelombang suara speaker.
Kita semua tahu bahwa, speaker memiliki beberapa parameter berbeda seperti impedansi, penanganan daya, ukuran, respons frekuensi. Di sini, impedansi memberi tahu Anda bahwa berapa banyak arus yang akan mengalir melalui speaker pada tegangan tertentu. Seperti speaker ini memiliki impedansi 8 ohm dan dilengkapi dengan power handling berkapasitas 1W.

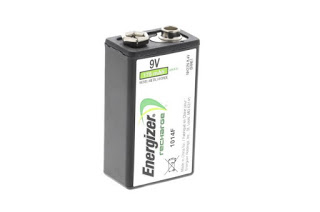

- Battery
Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current). Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery).
- Resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.
Rumus Resistor:
Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

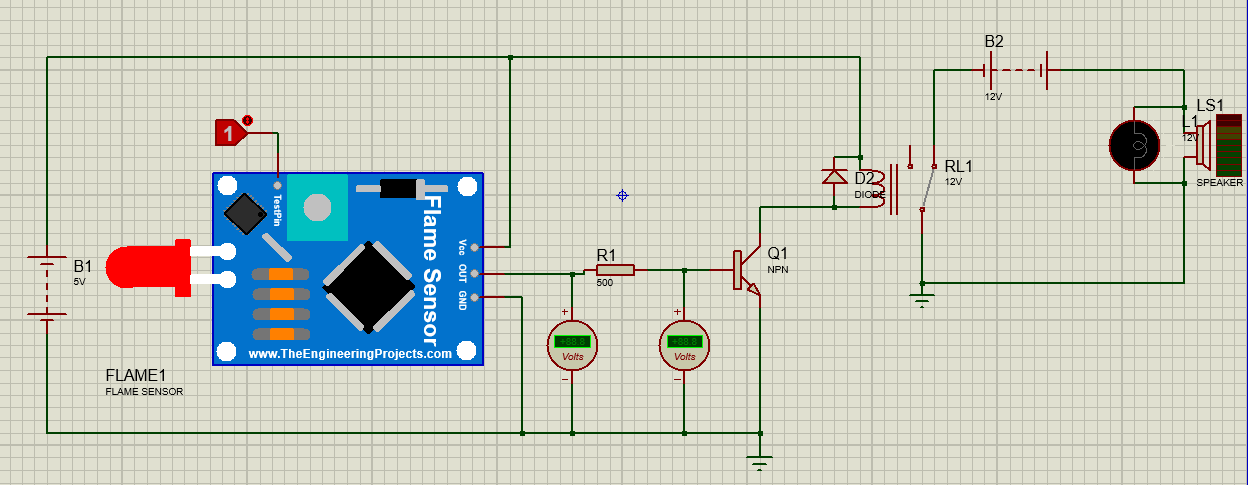

4. Rangkaian Simulasi [kembali]
5. Prinsip Kerja Rangkaian [kembali]
Memanfaatkan api yang akan dibaca oleh flame sensor. lalu, Sumber dari batrai akan disalurkan ke relay jika toggle pada posisi 1, relay akan bergeser ke kiri karena toggle pada posisi . arus akan mengalir ke speaker dan LED Red.
6. Video [kembali]
7. Download File [kembali]
Download html [DISINI]
Download Rangkaian [DISINI]
Download Video [DISINI]
Download Datasheet flame
sensor [DISINI]
Download Datasheet NPN
Transistor [DISINI]
Download Datasheet Battery [DISINI]
Download Datasheet Speaker [DISINI]
Download Datasheet LED [DISINI]
Download Datasheet Relay [DISINI]
Download Datasheet Resistor [DISINI]
Download Library flame
sensor [DISINI]
