Antisipasi Kecelakan
Kebocoran Gas Asetilen
HALAMAN 1037
1. Tujuan [kembali]
- Untuk memahami cara kerja sensor Mq-2
- Untuk bisa merangkai rangkaian sederhana sensor Mq-2
- Untuk bisa mensimulasikan rangkaian sensor Mq-2
2. Alat dan Bahan[kembali]
. ALAT
- MQ-2
SENSOR
GAS
- OPAMP
DENGAN
MEMAKAI IC CA3140
- BUZZER
B. BAHAN
- POTENSIOMETER
- RESISTOR
3. Dasar Teori [kembali]
A. MQ-2
Alat
yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara
serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2
dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.
Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah
maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane,
propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan
untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas,
deteksi asap untuk pencegahan kebakaran dan lain lain.
Sensor gas ini tersusun oleh senyawa SnO2, dengan sifat conductivity
rendah pada udara yang bersih, atau sifat penghantar yang tidak baik. Sifat
conductivity semakin naik jika konsentrasi gas asap semakin tinggi di sekitar
sensor gas. Lebih jelas nya bisa dilihat di datasheet sensor ini. Spesifikasi
sensor pada sensor gas MQ-2 adalah sebagai berikut:
- Catu daya pemanas : 5V AC/DC
- Catu daya rangkaian : 5VDC
- Range pengukuran : 200 - 5000ppm untuk LPG, propane 300
- 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk
Hidrogen
- Keluaran : analog (perubahan tegangan)
Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara
serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur
konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat
beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari
150 mA pada 5V .

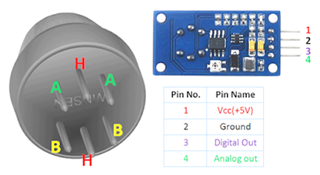

Konfigurasi Sensor MQ-2
MQ-2 Pinout
Sensor MQ-2 terdapat 2 masukan tegangan yakni VH dan VC. VH digunakan
untuk tegangan pada pemanas (Heater) internal dan Vc merupakan tegangan sumber
serta memiliki keluaran yang menghasilkan tegangan berupa tegangan analog.
Berikut konfigurasi dari sensor MQ-S :
- Pin 1 merupakan heater internal yang terhubung dengan
ground.
- Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24
VDC.
- Pin 3 (VH) digunakan untuk tegangan pada pemanas
(heater internal) dimana VH = 5VDC.
- Pin 4 merupakan output yang akan menghasilkan tegangan
analog.

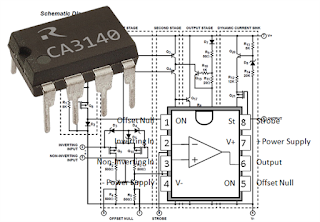

B. IC CA3140
CA3140 adalah jenis OpAmp yang sudah lama beredar di pasaran, dan cukup
populer dikalangan praktisi elektronika.
CA3140 mempunyai ukuran
fisik yang kecil karena dikemas dalam kemasan DIP8, sehingga tidak menyita
banyak ruang dalam perakitan.

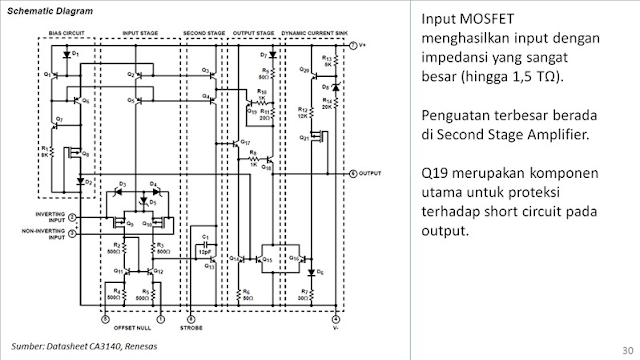

Penggunaan komponen MOSFET (PMOS) didalamnya membuat CA3140 bekerja
dengan efisiensi yang tinggi, arus yang ditarik pada saat IC sedang tidak
menerima input hanya 10pA (10 piko Ampere), sangat kecil dan nyaris mendekati
0.
Penggunaan komponen MOSFET ini juga membuat CA3140 memiliki impedansi
input yang sangat tinggi yaitu: 1,5TΩ (satu koma lima tera Ohm). Dengan
impedansi sebesar itu maka perpindahan daya dari peralatan input ke rangkaian
penguat didalam IC menjadi maksimal.
CA3140 juga didesain untuk dapat bekerja pada rangkaian yang disuplai
oleh dual power supply maupun rangkaian yang disuplai oleh single power supply.
Sehingga cocok untuk digunakan sebagai penguat pada rangkaian audio yang
manapun.
Berikut ini penjelasan lebih lanjut mengenai IC CA3140:
4. Rangkaian Simulasi [kembali]
5. Prinsip Kerja Rangkaian [kembali]
Sensor
Asap MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas
mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium
yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari
aurum di mana ada element pemanasnya.
Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2
keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan
elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda
maka output sensor MQ-2 akan menghasilkan tegangan analog.
Sensor MQ-2 ini memiliki 6 buah masukan yang terdiri dari tiga buah power
supply (Vcc) sebasar +5 volt untuk mengaktifkan heater dan sensor, Vss
(Ground), dan pin keluaran dari sensor tersebut.
6. Video [kembali]
7. Download File [kembali]
Datasheet: disini
Rangkaian: disini
Video Rangkaian: disini
HTML: disini
